Modelos UML Dinâmicos
Histórico de revisões
| Data | Versão | Descrição | Autor(es) |
|---|---|---|---|
| 15/09/2019 | 0.1 | Iniciando o documento | André Lucas |
| 16/09/2019 | 0.2 | Adicionando Diagrama de colaboração | André Lucas |
| 16/09/2019 | 0.3 | Iniciando o documento | João Gabriel |
| 16/09/2019 | 0.3 | inserindo Diagrama de Atividade Login | João Gabriel |
| 16/09/2019 | 0.3 | inserindo Diagrama de Atividade Cadastro | João Gabriel |
| 16/09/2019 | 0.4 | Adicionando Diagramas de estado 3.1-V1 e 3.2-V1 | Weiller Fernandes |
| 18/09/2019 | 0.5 | Adicionando Diagrama de Caso de Uso V1 | Lucas Gomes |
| 24/09/2019 | 0.6 | Adicionando Diagrama de estado 3.1-V2 | Weiller Fernandes |
| 25/09/2019 | 0.7 | Adicionando Diagrama de Casos de Uso V2 | Weiller Fernandes |
| 25/09/2019 | 0.7 | Adicionando Diagrama de colaboração v2 | André Lucas |
1. Introdução
Demonstram as características comportamentais de um sistema, demonstra como o sistema se comporta. Modelos dinâmicos identificam os objetos necessários para construir o sistema e como eles se comunicam, através de seus métodos e mensagens.
2. Diagrama de Colaboração
Um diagrama dinâmico que mostra a interação entre objetos e/ou partes usando mensagens sequenciais. Ênfase na ordem das mensagens, normalmente, com foco em um cenário de uso.

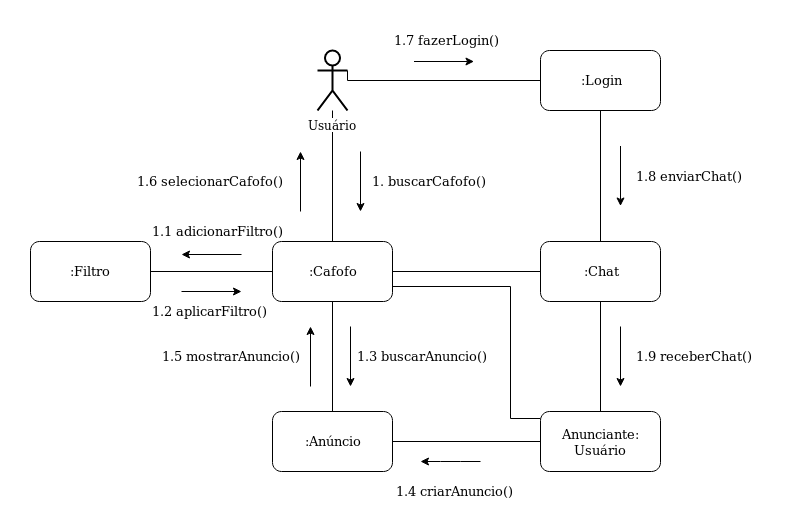

Versão 1.0

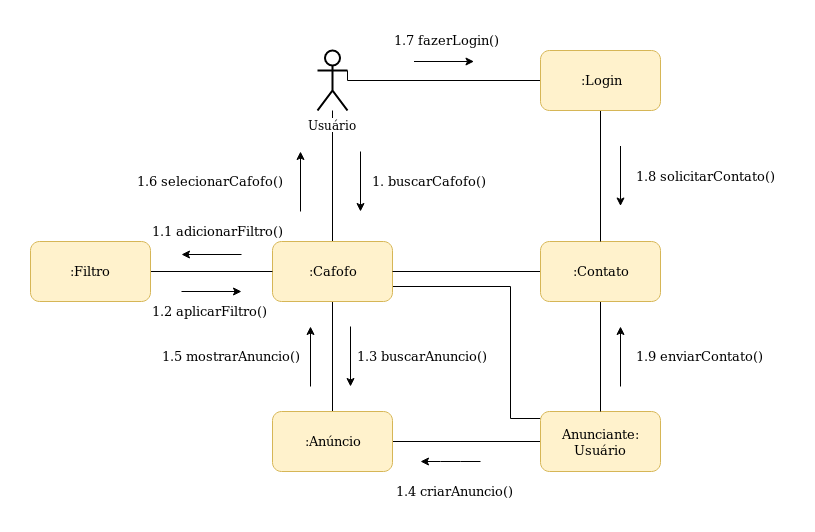

Versão 2.0
3. Diagrama de Estados
Um diagrama dinâmico que procura apresentar os vários estados pelos quais um objeto pode passar dentro da aplicação e as transações responsáveis pelas suas mudanças de estado.
3.1. Anúncio de Cafofo

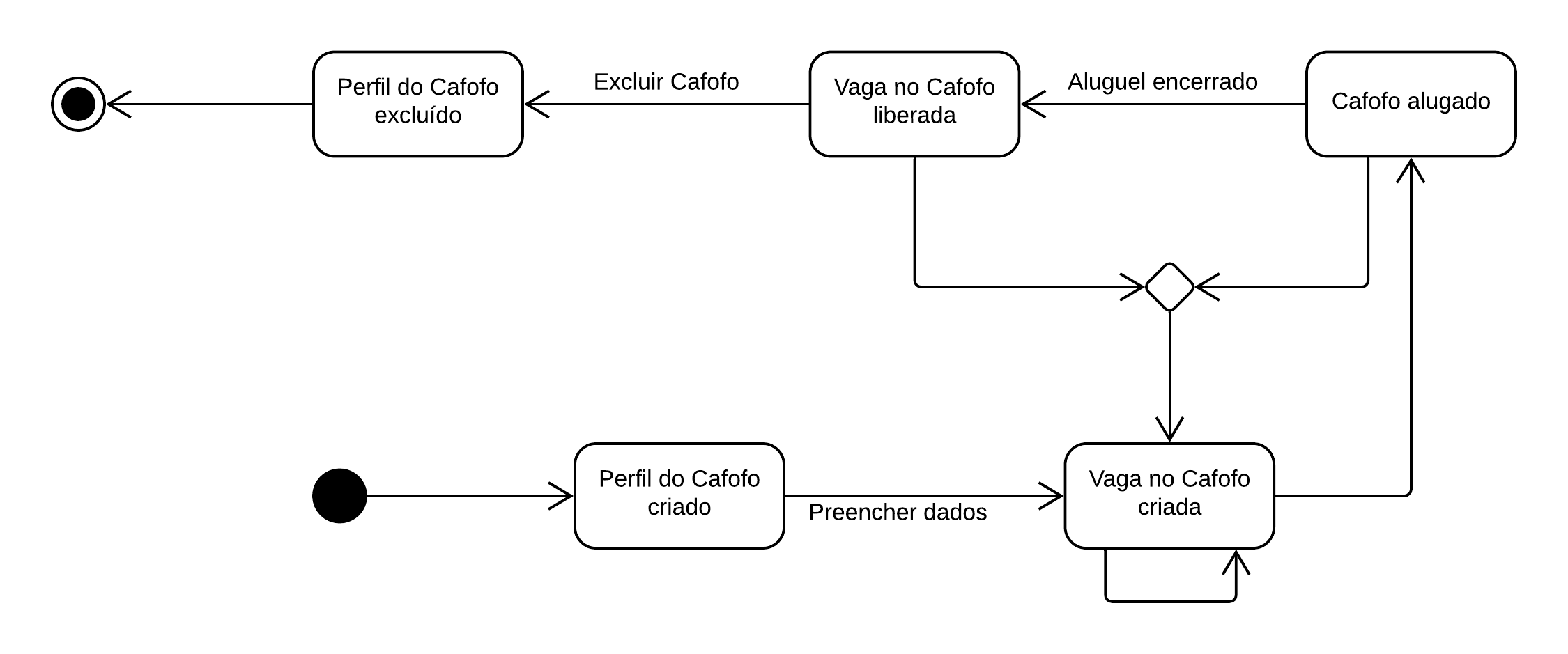

Versão 1.0
Autor: Weiller Fernandes

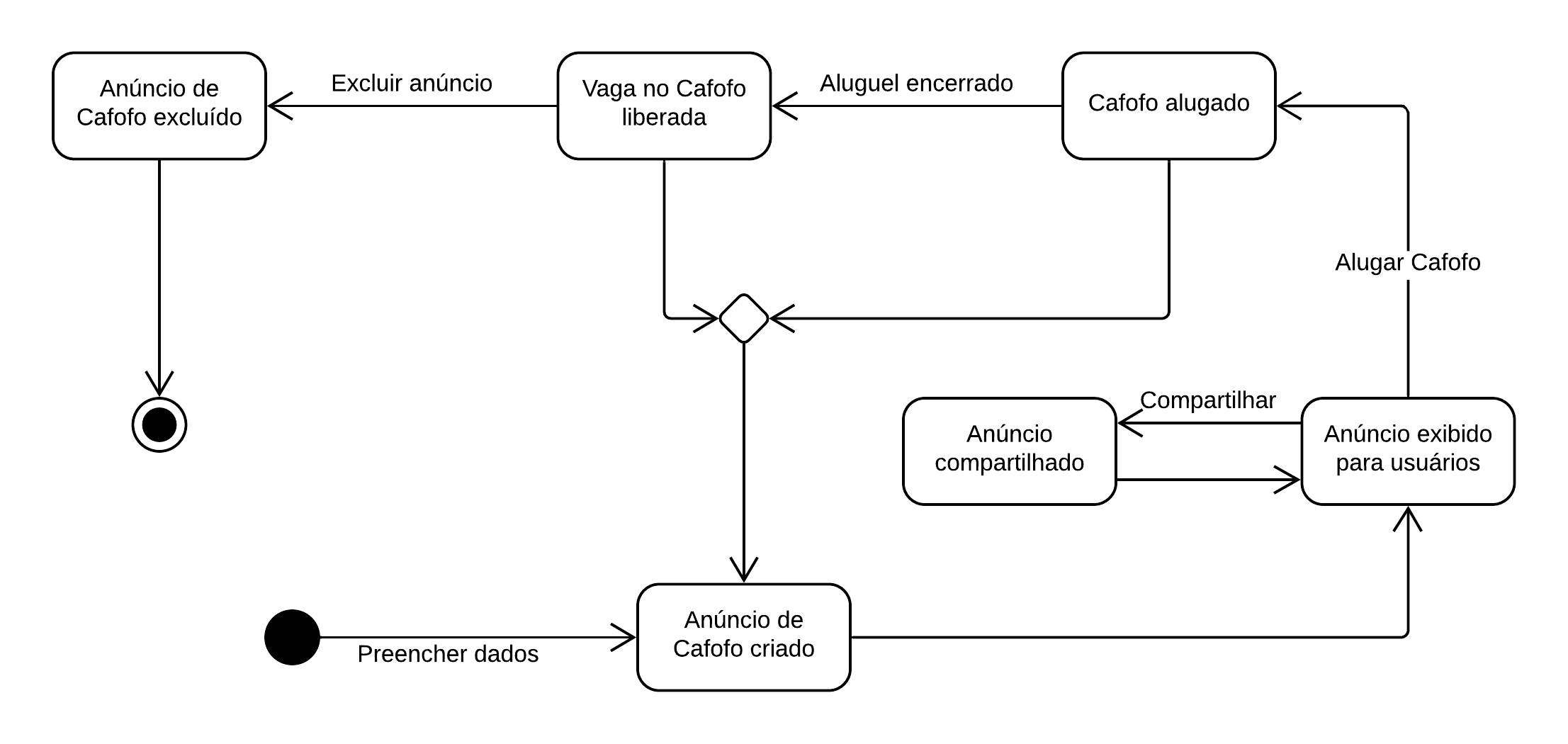

Versão 2.0
Conforme estabelecido e acordado na reunião do dia 23/09/2019, o app Cafofo não apresentará mais um perfil exclusivo para cada Cafofo, mas sim anúncios diretos dos mesmos. Essa versão 2.0 procura atualizar o diagrama de estados para essa situação.
Autor: Weiller Fernandes

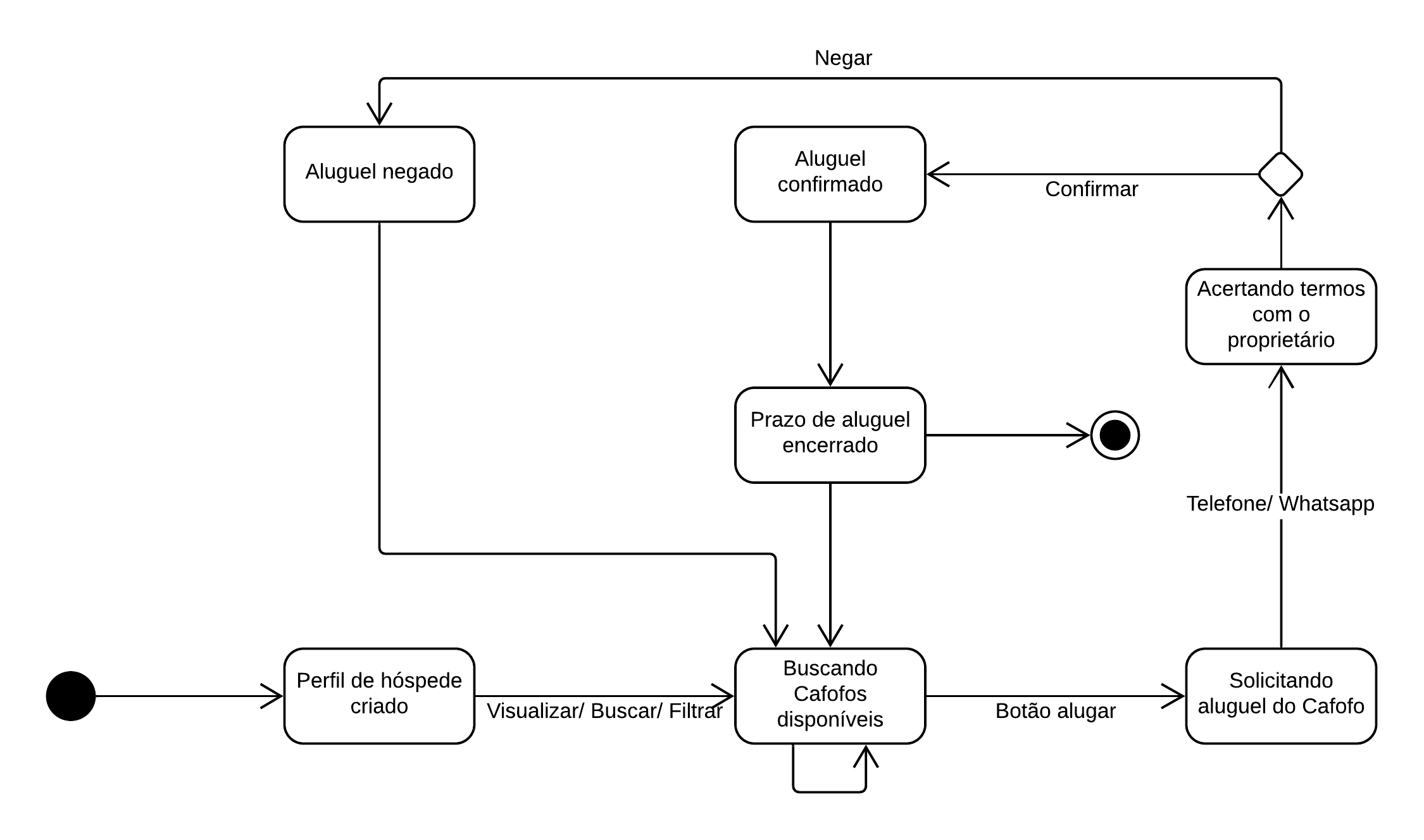

3.2. Hóspede
Versão 1.0
Autor: Weiller Fernandes
4. Diagrama de Atividades
O diagrama de atividades é um diagrama de comportamento UML que mostra o fluxo de controle ou o fluxo de objetos com ênfase na sequência e nas condições do fluxo.

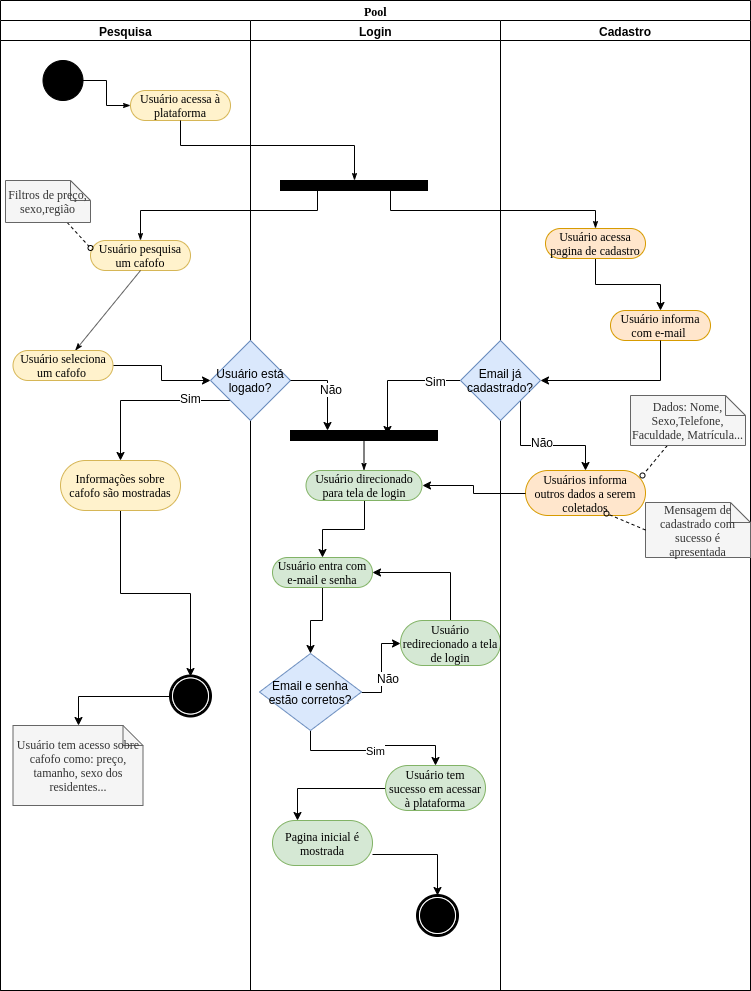

Pesquisa/Login/Cadatro
Login

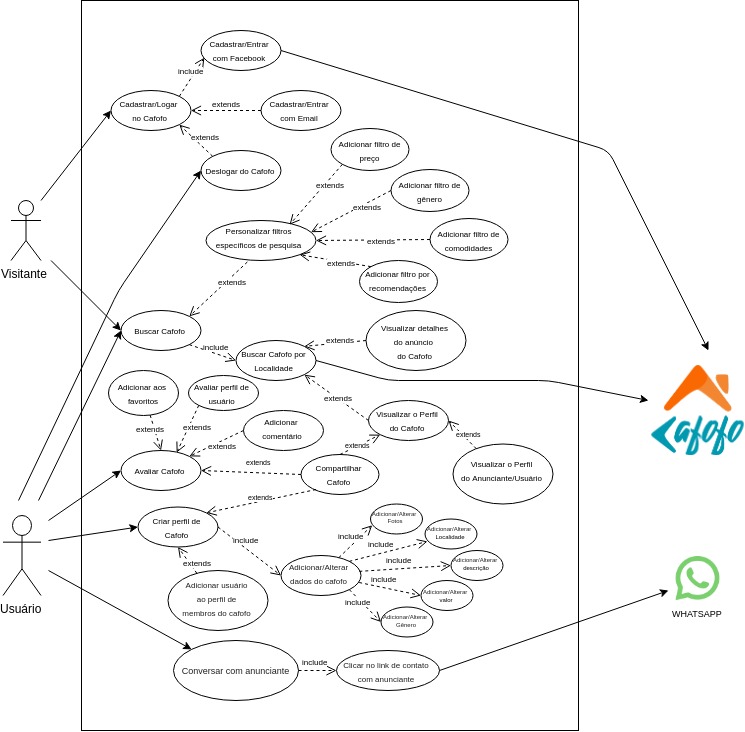

5. Diagrama de Casos de Uso
O diagrama de caso de uso descreve a funcionalidade proposta para um novo sistema que será projetado, é uma excelente ferramenta para o levantamento dos requisitos funcionais do sistema.
Versão 1.0

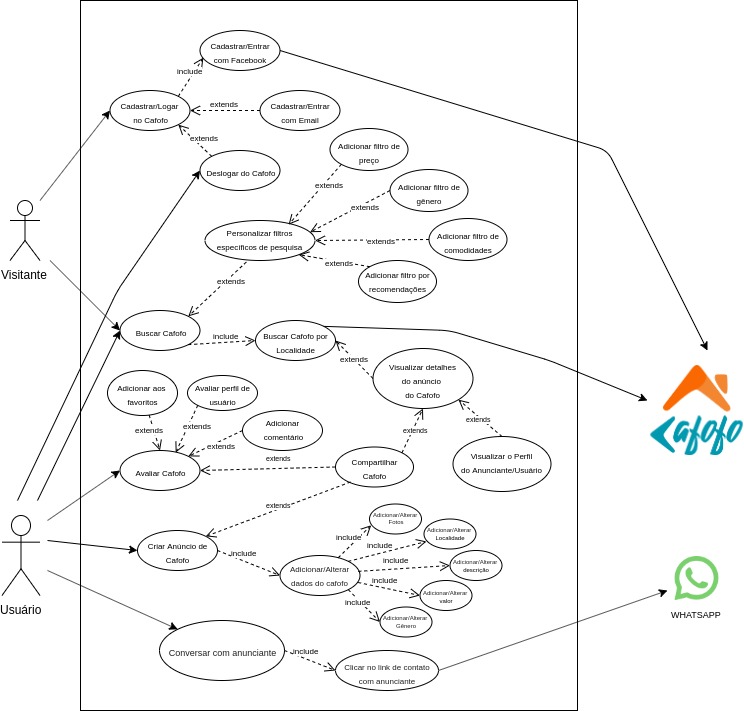

Versão 2.0
